两层 Linear 中间放一个 ReLU，和把两层直接乘起来，表达能力完全不同。差别不在层数，而在中间那一下非线性。本篇把常见激活函数按这条线串起来：它们怎样让网络学到弯曲的边界，又怎样改变梯度、显存和算子开销。

如果把 100 层 Linear 叠起来，为什么它仍只能表示一个线性 / 仿射变换？¹ sigmoid、ReLU、GELU 和 SwiGLU 分别解决了什么问题？²

一、总览：为什么需要非线性

线性层负责混合输入维度；激活函数打破线性，才让层叠起来的网络表示复杂函数。若每层之间没有非线性，任意多层 Linear 都能折叠成一个 Linear（带 bias 时是仿射变换）。

所以层数再多，也只相当于一个 \(W\) 和一个 \(b\)。《深度学习基础（03）：反向传播——手推一个两层网络》的「两层网络前向」已经把这个矩阵乘法写出来了；这里沿用结论，不重做推导。

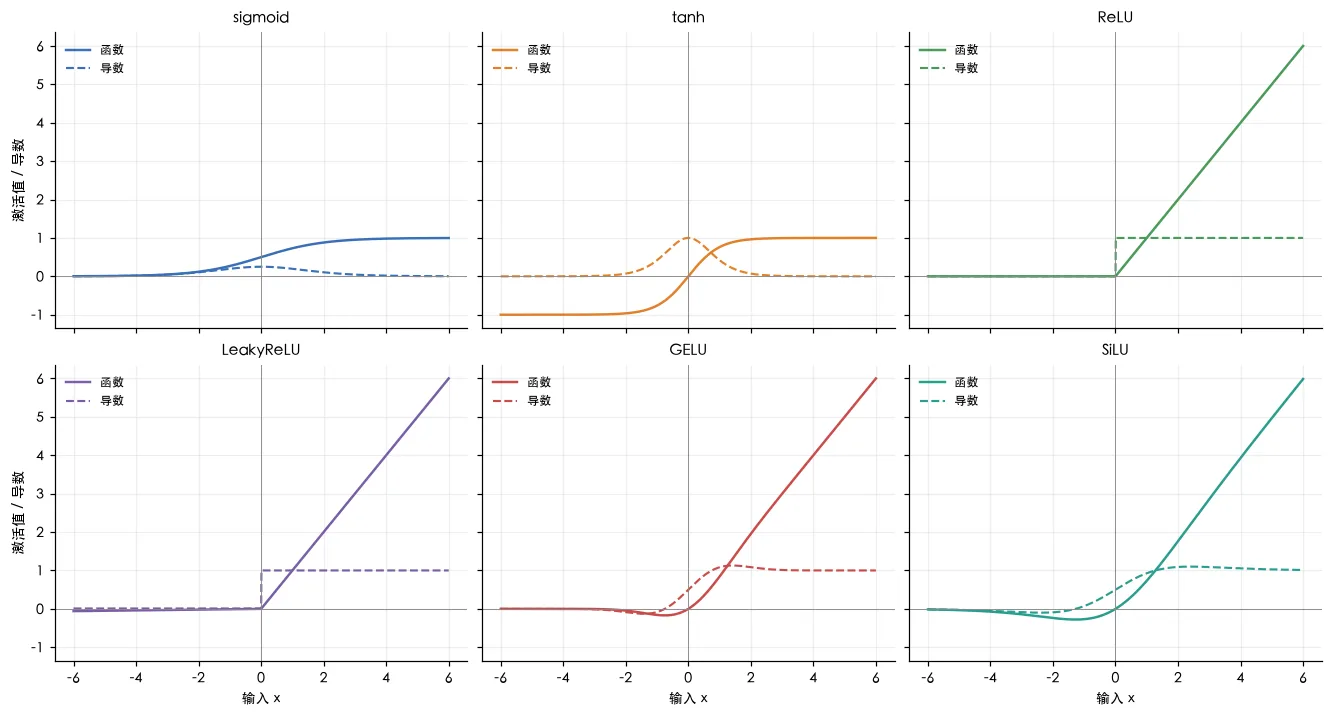

本篇从 sigmoid 与 tanh 的饱和讲起，经 ReLU 及其修补，走到平滑激活，再到现代 FFN 常用的门控变体。最后把曲线、梯度、参数形状和真实训练放在一起对照。

1. 本文的章节安排

2. 名字速查：缩写、全称与读法

激活函数的名字大多是缩写拼起来的：LU 结尾 = Linear Unit（线性单元），前缀说明怎么改；GLU 结尾 = Gated Linear Unit（门控线性单元），前缀说明门用的是哪个函数。读法没有统一标准，下表列英文社区的常见读法。

3. 来龙去脉：从饱和到门控

二、Sigmoid 与 tanh：平滑，但会饱和

Sigmoid 把任意实数压进 \((0,1)\)：

导数最大值出现在 \(x=0\)，是 \(0.25\)。输入绝对值很大时，输出靠近 0 或 1，曲线变平，导数也靠近 0；这叫饱和。反向传播把每层导数连乘，若连续十层都在最有利情况下乘上 \(0.25\)，梯度也只剩 \(0.25^{10} \approx 9.54 \times 10^{-7}\) 实际值还会乘上权重矩阵的导数因子。

若一个神经元的输入 \(x_i\) 全为正，权重梯度 \(\partial L/\partial w_i=\delta x_i\) 就都与 \(\delta\) 同号。一次更新只能把这组权重整体上移或整体下移，不能在输入维度间灵活调整，优化路径容易 zig-zag；tanh 的零中心输出能缓和这个问题。

zig-zag 指“之字形”折线。以两个权重为例：若最优方向是 \(w_1\) 变大、\(w_2\) 变小，而每一步只能让两者同增或同减，就只好先一起往上走一步、再一起往下走一步，在参数平面里来回折返，像锯齿一样逼近目标，比直线走过去慢得多。

tanh 把输出移到 \((-1,1)\)，以 0 为中心：

它在 0 点的最大导数为 1，但两端同样饱和。中心化改善了输入分布，却没有消除深层反向的连乘问题。

三、ReLU：简单、稀疏，也可能死亡

正半轴导数恰好为 1，不会像 sigmoid 那样把梯度再乘一个小于 1 的数。负半轴直接归零，让每个样本只有一部分神经元激活；计算只需比较和取最大值。

代价是负半轴的导数为零。如果某个单元对所有输入的预激活都变成负数，它输出永远为零，反向梯度也为零，参数无法靠梯度自己回来——这就是 dead ReLU。一次过大的更新可能把单元推到这个区域。

ReLU 让对称、零均值的信号有一半落到 0，初始化时需要补回这部分尺度。《深度学习基础（05）：训练为什么不稳定——初始化、归一化与残差》的「ReLU 砍掉一半」推导了 Kaiming 初始化里的因子 2；这里不重复推导。

四、ReLU 的修补：负半轴留一点路

• Leaky ReLU：负半轴改为 \(\alpha x\)，例如 \(\alpha=0.01\)。它保留一条小梯度，不需要学习额外参数。
• PReLU：把 \(\alpha\) 设成可学习参数，让模型自己选负半轴斜率。
• ELU：负半轴用 \(\alpha(e^x-1)\)，输出下界为 \(-\alpha\)；它能产生负值，但需要指数运算。

三者都保留了 ReLU 的正半轴直通梯度，又避免负半轴完全没有梯度。现代 Transformer FFN 更常选 GELU 或 SiLU；门控形式见第六章。

灰色细线是 ReLU 参考。为了看清负半轴，图中 Leaky ReLU 取 \(\alpha=0.1\)，PReLU 取初始值 \(\alpha=0.25\)，ELU 取 \(\alpha=1\)。

五、平滑激活：GELU 与 SiLU

GELU 用标准正态分布的累积分布函数 \(\Phi\) 给输入做软门控：

可以把它读作“以概率 \(\Phi(x)\) 保留输入 \(x\)”。它不像 ReLU 在 0 处突然折断；负输入大多被压小，正输入大多保留。导数为 \(\operatorname{GELU}'(x)=\Phi(x)+x\phi(x)\) 其中 \(\phi\) 是标准正态密度。GELU 不是单调函数：数值计算的极小点约为 \(x=-0.752\)，函数值约 \(-0.170\)。

SiLU（也常叫 Swish，取参数 \(\beta=1\)）是

它在 \(x=-1.278\) 处达到约 \(-0.278\)，也会轻微落到 0 以下。两者都平滑地衔接负、正输入；与 ReLU 相比，它们在负半轴保留了连续变化。

GPT-2 配置里的 activation_function 是 gelu_new。这是 GELU 的 tanh 近似：

在 \([-10,10]\) 上取 2,000,001 个等距点，与精确的 \(x\Phi(x)\) 比较，最大绝对误差约 \(4.73\times10^{-4}\)——这个量级在函数图上完全看不出两条曲线的差别，所以右图直接画它们的差。

六、GLU 家族：用一个分支控制另一个分支

1. 先看普通 FFN：它就是一个两层 MLP

MLP（Multi-Layer Perceptron，多层感知机）是“Linear → 激活 → Linear → …”这类全连接网络的统称。FFN（Feed-Forward Network，前馈网络）是 Transformer 里对其中一个子模块的叫法：每个 token 的向量各自过一遍同一个小 MLP，token 之间不交换信息（那是 attention 的事）。代码里这个模块通常就叫 mlp，例如 Hugging Face 的 GPT2MLP、LlamaMLP。

“两层”数的是 Linear 层，中间夹一个激活，也就是一个隐藏层：

\(W_1\) 升维（GPT-2 是 768 → 3072），\(g\) 是 ReLU 或 GELU，\(W_2\) 再降回 \(d\)。只有一层 Linear 时中间没有激活的位置，按第一章的结论它只是一个仿射变换；所以要有非线性，FFN 至少是两层。

2. 门控：让另一组投影决定“放行多少”

普通 FFN 里，第 \(i\) 个隐藏单元能否通过，只由它自己的预激活决定：\(\operatorname{ReLU}(h_i)\) 看 \(h_i\) 正负。GLU（Gated Linear Unit）把升维这一步拆成两支：

• 值分支 \(xV\)：算出“要传的内容”；
• 门分支 \(xW\)，过门函数后得到每一维的放行比例；

两支逐元素相乘（\(\odot\)），每一维由门决定传多少。原始 GLU 的门是 sigmoid，输出在 0 到 1 之间，像一排独立的音量旋钮：

拿一个 3 维的小例子：值分支 \(xV=[2,\,-1,\,3]\)，门分支 \(xW=[3,\,-3,\,0]\)，则

第一维几乎全放行，第二维几乎被关掉，第三维放一半。关键在于：门看的是 \(xW\)，与内容 \(xV\) 用的是不同的权重，模型可以学“根据输入的哪些特征来决定放行哪一维”，而 ReLU 只能“自己决定自己”。这也是 LSTM 里门的思路。

3. 换掉门函数，就得到各个变体

Shazeer（2020）保持“门 × 值”的结构不变，只把门函数 \(g\) 换掉（并去掉 bias）：

注意 SiLU 与 sigmoid 不同：SiLU 的输出不限于 \((0,1)\)，所以 SwiGLU 的门不再是严格的“比例”，而是一个平滑、可正可负的缩放因子；但“一支决定另一支每一维的大小”这个结构没变。

4. 三张投影矩阵与 2/3 宽度

把门控放进 FFN，再接回降维矩阵，就是现代 LLM 的 FFN：

普通 FFN 的两张矩阵（\(W_1\) 升维、\(W_2\) 降维）变成了三张：门投影 \(W\)、值投影 \(V\)、输出投影 \(W_2\)。本文前面表格里说的“三张矩阵”都指这三张。同三张矩阵在不同代码库里有不同名字：

up / down 按的是宽度变化的方向：\(W_{\text{up}}\) 把 \(d\) 升到 \(d_g\)，\(W_{\text{down}}\) 再降回 \(d\)。用 PyTorch 写只有几行：

class SwiGLUFFN(nn.Module):
    def __init__(self, d, d_g):
        super().__init__()
        self.gate = nn.Linear(d, d_g, bias=False)  # W：门投影，Llama 3 叫 w1，HF 叫 gate_proj
        self.up   = nn.Linear(d, d_g, bias=False)  # V：值投影，w3 / up_proj
        self.down = nn.Linear(d_g, d, bias=False)  # W2：输出投影，w2 / down_proj

    def forward(self, x):
        return self.down(F.silu(self.gate(x)) * self.up(x))

普通 FFN 的两张矩阵参数量约 \(2dd_{\mathrm{ff}}\)；门控 FFN 约 \(3dd_g\)。令门控宽度 \(d_g \approx \frac{2}{3}d_{\mathrm{ff}}\)，两者的主要矩阵参数量就接近。以 LLaMA-7B 为例，\(d=4096\)，普通 FFN 取 \(d_{\mathrm{ff}}=4d=16384\)，\(\frac{2}{3}\times16384\approx10923\)，再向上取到 256 的倍数，就是配置里的 11008。

左图对照两种 FFN 的投影结构；右图是五种门函数的曲线。GLU 的 sigmoid 门饱和在 1，Bilinear 的门是一条直线，ReGLU、GEGLU、SwiGLU 在正半轴都近似 \(x\)，差别集中在负半轴：ReLU 截成 0，GELU 和 SiLU 平滑地略低于 0。

模型例子能从论文和配置里交叉核对：Llama 3 的官方实现用 SiLU 门控，forward 写作 self.w2(F.silu(self.w1(x)) * self.w3(x))；Qwen2.5 技术报告称其 dense 模型使用 SwiGLU，Hugging Face 配置的 hidden_act 为 silu。

PaLM 论文明确采用 SwiGLU，并说明 MLP 因此需要三张矩阵。Gemma 论文称其用 GeGLU。T5 v1.1 配置则把 feed_forward_proj 写作 gated-gelu。

为什么门控更好？Shazeer 的论文只给了实验结果，没有给理论解释。常见的直觉是乘法让 FFN 能表达输入特征之间的二阶交互（\(xW\) 与 \(xV\) 相乘），但这只是解释，不是证明。

这些结构的参数量与 FFN 宽度怎么算，见《现代 LLM 结构（01）：从 GPT-2 到 Llama——五处改动与参数量》的「GELU 两矩阵 FFN → SwiGLU 三矩阵」。

七、成本与融合：算得少，不代表花时少

逐元素激活常是访存受限：对一个 BF16 元素，读输入 2 字节、写输出 2 字节；若只做几次算术，计算强度大约只有 1.25 FLOPs/byte。以 \([T,d_{\mathrm{ff}}]=[4096,11008]\) 为例，一次读写约 \(4096\times11008\times4 \approx 180\) MB，按每元素 5 次普通运算估算约 226 MFLOPs。

NVIDIA 的 H100 SXM 数据表列出 BF16 Tensor Core 峰值 1,979 TFLOPS，星号注明该数值使用 sparsity；dense 峰值约为一半，即 989 TFLOPS。除以 3.35 TB/s HBM 带宽，ridge point 约 \(989/3.35=295\) FLOPs/byte。逐元素激活约 1.25 FLOPs/byte，只有 ridge point 的 \(1/236\)，说明它更可能受带宽限制。Roofline 的两条上限与 ridge point 见《现代 LLM 结构（02）：前向的算量与访存量》「五、Roofline：把 FLOPs 和字节数放到同一张图上」的「算术强度与 ridge point」。

融合把相邻小算子合成一次 kernel，减少 launch 与中间张量读写。常见模式是 bias + GELU，以及 SwiGLU 里的 SiLU + multiply。细节见《GPU Kernel 工程（09）：量化与融合 kernel——推理系统的其余部分》的「bias + activation 与 SiLU-and-mul」。

训练时还要反向求梯度，权重梯度需要前向输入，因此激活不能随算完即弃。《深度学习基础（03）：反向传播——手推一个两层网络》的「激活为什么要存」解释了保存与 gradient checkpointing 的取舍。

八、常见激活函数对照

导数里的 \(\phi\)、\(\Phi\) 分别是标准正态密度与累积分布；门控行的 \(g\) 表示对应的 ReLU、GELU 或 SiLU。

表里的“相对开销”只比较激活与逐元素门控；大模型 FFN 的总耗时还取决于矩阵乘法、融合和硬件。

九、案例：六种激活函数跑同一个深层 MLP

三个随机种子都在 MNIST 上比较同一个 20 层、宽度 256 的 MLP。每种激活使用相同的 Kaiming-normal 初始化、Adam 学习率 \(10^{-3}\)、batch 128 和 250 个更新步；训练子集 12,000 张，测试准确率在标准 MNIST 测试集 10,000 张上计算。

初始梯度范数列保留种子 2026 的结果，取第一与第二十个隐藏 Linear 的权重梯度，在同一批 128 张样本上测量。准确率与 ReLU 死亡率报告三个种子的均值和范围。死亡率定义为：测试集前 1,024 张图中，对所有输入都输出 0 的隐藏单元占比。

sigmoid 第一层的梯度只有 \(3.94\times10^{-10}\)，第二十层仍约为 \(1.01\)。这是第二章所说导数连乘在训练里的直接表现：梯度传回输入端时几乎消失，准确率均值 10.64%，仍在十分类的随机水平附近。

tanh 的导数在 0 附近约为 1，输出也以 0 为中心；梯度没有像 sigmoid 那样一路缩小，因此这个固定预算下能训练到约 90%。

ReLU 即使用普通学习率 \(10^{-3}\)，仍有平均 12.26% 的隐藏单元对这 1,024 张测试图都输出 0。这里的“死亡”是对整批输入都为零，不是某个样本上的稀疏激活。

ReLU、LeakyReLU 与 GELU 的准确率范围重叠，三次运行不足以区分它们。SiLU 的最低值 92.63% 比其他三者的最高值 92.49% 高 0.14 个百分点；这只说明在这组固定设置下超出了观察到的 seed spread，不足以推出普遍的激活函数排名。

一个单神经元例子能看到死亡如何发生：输入为 \([1,2]\)，初始权重 \(w=2\)、偏置 \(b=0\)、目标均为 1。过大的 SGD 学习率把参数一步推到负侧；两个输入之后都落在 ReLU 的零梯度区，损失停在非零值。

十、本文小结

• 没有非线性时，深层线性 / 仿射层仍可折叠成一层；激活函数让网络真正增加表达能力。
• Sigmoid 与 tanh 会饱和；Sigmoid 的最大导数是 0.25，ReLU 正半轴导数为 1，但可能产生死亡单元。
• Leaky ReLU、PReLU、ELU 给负半轴留下梯度；GELU、SiLU 用平滑门控处理输入。
• SwiGLU 等 GLU 变体用门控分支控制值分支，增加一张输入投影矩阵；约 2/3 宽度可维持主要参数预算。
• 激活是低算术强度的逐元素操作，融合可省中间张量流量；反向所需的前向激活仍要保存或重算。

配套代码：case_activation_functions.py——生成曲线并复现六种激活的初始化梯度、三种子固定步数训练与死亡 ReLU 示例。

十一、自测

1. 100 层 Linear 之间都没有激活函数时，为什么它们仍可折叠成一层？

   答案

   矩阵的乘积仍是一个矩阵；若有 bias，多层仿射变换的复合仍是仿射变换。层数增加了参数化方式，却没有增加非线性表达能力。

2. Sigmoid 的导数上限是多少？连续十层都乘这个上限，梯度约剩多少？

   答案

   \(\sigma'(x)=\sigma(x)(1-\sigma(x))\le0.25\)；\(0.25^{10}=9.54\times10^{-7}\)，约百万分之一。

3. ReLU 的稀疏激活与 dead ReLU 有什么区别？

   答案

   稀疏是某个样本上部分单元输出 0；死亡是某个单元对所有输入都输出 0，负半轴导数也为 0，因此不能从当前梯度中恢复。

4. GELU 与 SiLU 的公式分别是什么？它们在负半轴有什么共同点？

   答案

   GELU 是 \(x\Phi(x)\)，SiLU 是 \(x\sigma(x)\)。两者都平滑，不像 ReLU 在零点折断；在一段负输入上函数值略低于 0。

5. SwiGLU 为什么比普通 FFN 多一张投影矩阵？为什么常把隐藏宽度降到约 2/3？

   答案

   它有门分支、值分支、输出投影三张矩阵；普通 FFN 是两张。令 \(3d d_g \approx 2d d_{\mathrm{ff}}\)，得到 \(d_g\approx2d_{\mathrm{ff}}/3\)，主要矩阵参数量就接近。

6. 为什么融合 bias + GELU 或 SiLU + multiply 可能比单独优化激活函数更重要？

   答案

   逐元素激活读写量相对运算数大，常受显存带宽与 kernel launch 限制。融合减少中间张量写回与再次读取，也减少一次 launch。

下一篇

激活函数回答了层与层之间怎样引入非线性；接下来要让这些梯度在深网络里不消失、不爆炸。《深度学习基础（05）：训练为什么不稳定——初始化、归一化与残差》从方差传播与 ReLU 的因子 2 开始。
