前四篇讲训练动力学，用的网络全是 MLP。这一篇和下一篇回看 Transformer 之前的两条结构史——卷积与循环——不是为了怀旧，而是因为 Transformer 的每个部件都有来历：残差连接、归一化、”堆同样的块”来自卷积这条线；attention 来自循环那条线。理解一个部件当初解决了什么问题，才知道它今天还在解决什么、什么时候可以拿掉。

卷积网络的故事可以压缩成三句话：卷积是一个被强约束的线性层，约束带来的参数节省与归纳偏置让它在数据不多时远胜 MLP；深度是为了感受野（receptive field，一个输出位置能看到输入的范围），而深了就训不动，ResNet 用残差解决了它；数据足够多时约束成了负担，ViT 把图切成 patch、当成 token 送进标准 Transformer，只保留了卷积的一个影子——patch embedding 本身就是一个 stride 等于 kernel 的卷积。三句话各对应本篇的一个实验。全篇的核心问题是：

一个 3×3 卷积核相当于多大的全连接矩阵？¹ ResNet 的残差与 Transformer 的残差是同一个东西吗？² ViT 为什么可以不用卷积？³

一、总览：三个阶段

1. 卷积网络的三个阶段

2. 本文的章节安排

3. 来龙去脉：从猫的视觉皮层到 ImageNet

一条线看下来，CNN 的想法（局部、共享、层级）1980 年就有了，等了 32 年才等到足够的数据和算力（2012 年）；它统治视觉八年，又被”数据够多时不需要归纳偏置”的 ViT 接替。本篇要讲清的是这三段：卷积是什么、为什么它在数据少时赢（第二、三章）；深了怎么训（第四、五章）；数据多了为什么可以不用它（第六章）。

二、卷积作为带约束的线性层

1. 定义与两条公式

二维卷积（深度学习里实际是互相关，不翻转核）：输入 \(x \in \mathbb{R}^{C_{in} \times H \times W}\)，核 \(k \in \mathbb{R}^{C_{out} \times C_{in} \times k_h \times k_w}\)，输出的每个位置是核与输入对应窗口的内积：

参数量 \(= C_{out} \cdot C_{in} \cdot k_h \cdot k_w + C_{out}\)，与图像大小无关。FLOPs \(= 2 \cdot H_{out} \cdot W_{out} \cdot C_{out} \cdot C_{in} \cdot k_h \cdot k_w\)——每个输出位置做一次长度为 \(C_{in} k_h k_w\) 的内积，与图像大小成正比。这是卷积与全连接层最大的算术区别：全连接层每个参数每样本用一次（2 FLOPs，第一篇），卷积层每个参数被用”输出位置数”次。ResNet-50 有 2560 万参数、每张图 82 亿 FLOPs（\(2 \times\) 乘加），比值 320 FLOPs / 参数——即一个参数平均被用了 160 次（每次 2 FLOPs），是全连接的 160 倍。

2. 它就是一个稀疏矩阵

对每个输出位置，卷积是输入的一个线性函数；把输入拉直成向量，整个卷积就是一个矩阵乘法 \(y = Mx\)。第七章的实验构造了这个矩阵：一个 \(3 \times 3\) 核作用在 \(6 \times 6\) 单通道图像上，输出 \(4 \times 4\)，\(M\) 是 \(16 \times 36\)：

max |conv - M@x| = 8.9e-16
matrix shape (16, 36), entries 576, nonzero 144, distinct free params 9
row 0 of M (reshaped 6x6):          ← 输出位置 (0,0) 对输入的权重
[[-0.65 -0.13  0.78  0.    0.    0. ]
 [ 1.49 -1.26  1.51  0.    0.    0. ]
 [ 1.35  0.78  0.26  0.    0.    0. ]
 [ 0.    0.    0.    0.    0.    0. ]
 [ 0.    0.    0.    0.    0.    0. ]
 [ 0.    0.    0.    0.    0.    0. ]]

576 个矩阵元素里 144 个非零（每行 9 个）、且这 144 个只有 9 个不同的值——每一行是同一个核在不同位置。所以卷积 \(=\) 全连接层 \(+\) 两条约束：

• 局部性：每个输出只看输入的一个 \(k \times k\) 窗口，矩阵稀疏；
• 参数共享（平移等变性）：所有位置用同一组权重，矩阵的各行是同一个模式的平移。

代一个真实尺寸：ResNet-50 第二阶段一个 \(3 \times 3\)、\(64 \to 64\) 通道、\(56 \times 56\) 特征图的卷积，参数 36,864；等价的全连接矩阵是 \((56 \times 56 \times 64)^2 = 200704^2 \approx 4 \times 10^{10}\) 个元素——160 GB 的 fp32。两条约束把参数压了六个量级，这是 CNN 在 2012–2016 年能训、MLP 不能的算术原因。

3. 约束就是先验

上一篇第五章说显式正则化是”把模型拉向某种简单解的先验”。卷积的两条约束是最强的一种：不是拉向、而是只允许满足局部性与平移等变性的解。在图像上这个先验几乎总是对的（一只猫在左上角和右下角是同一只猫），所以数据不多时 CNN 远胜 MLP。但它也是一个上限——长距离的关系（图像两端的两个物体）要靠堆很多层才能看到（第三章），而数据足够多时模型本可以自己学出比”局部 + 平移”更好的先验（第六章）。

三、感受野、stride 与深度

1. 感受野

第 \(L\) 层的一个输出位置能”看到”输入的多大范围，叫感受野（receptive field，中文文献里的通行译法，借自神经科学里视网膜神经元的同名概念）。stride 为 1 的 \(3 \times 3\) 卷积每层把感受野扩大 2：\(\text{RF}_L = 1 + 2L\)。一维的截面：

第 3 层输出        ·  ·  ·  ·  ·  ·  ●  ·  ·  ·  ·  ·  ·        一个位置
                                 ╱  │  ╲
第 2 层            ·  ·  ·  ·  ·  ●  ●  ●  ·  ·  ·  ·  ·        看到 3 个（RF = 3）
                              ╱ ╱ ╲ │ ╱ ╲ ╲
第 1 层            ·  ·  ·  ·  ●  ●  ●  ●  ●  ·  ·  ·  ·        看到 5 个（RF = 5）
                           ╱ ╱  ╲ ╲ │ ╱ ╱  ╲ ╲
输入               ·  ·  ·  ●  ●  ●  ●  ●  ●  ●  ·  ·  ·        看到 7 个（RF = 7 = 1 + 2 × 3）

5 层是 11，10 层是 21，20 层是 41——要让一个输出看到整张 \(224 \times 224\) 的图，stride 1 需要 112 层。这就是”深”的最初动机：感受野随深度线性增长，而任务需要全局信息。

2. Stride 与池化

stride 为 \(s\) 的卷积（或池化）把特征图缩小 \(s\) 倍，之后每层的感受野增量乘 \(s\)。ResNet-50 用一个 stride 2 的 \(7 \times 7\) 卷积和一个 stride 2 的池化把 224 降到 56，之后每个阶段再降一半，最终特征图 \(7 \times 7\)、总下采样 32 倍——50 层的感受野覆盖整张图有余。下采样同时把 FLOPs 降下来（每次减 4 倍）、把通道数升上去（每次乘 2），保持每个阶段的计算量大致相同。这个”空间减半、通道翻倍”的模式从 VGG 沿用到 ResNet，是 CNN 设计的默认节奏。

3. 深了就训不动

感受野要求深，深了就遇到第二篇的全部问题：方差衰减或爆炸、梯度连乘。2014 年的 VGG 到 19 层就停了，不是不想更深，是更深训不动。BatchNorm（2015 年初）解决了前向的一半；同年底 ResNet 用残差解决了反向的一半，一口气到 152 层。第五章的实验在 56 层上复现这个转折。

四、五个里程碑

1. 各解决了什么

四张原论文的结构图，按年代——

LeNet-5：五个带参数的层，卷积和下采样（池化）交替，最后接全连接——这张图里的每个部件今天都还在用（第七章的案例把它一层层数一遍：61,706 个参数）。

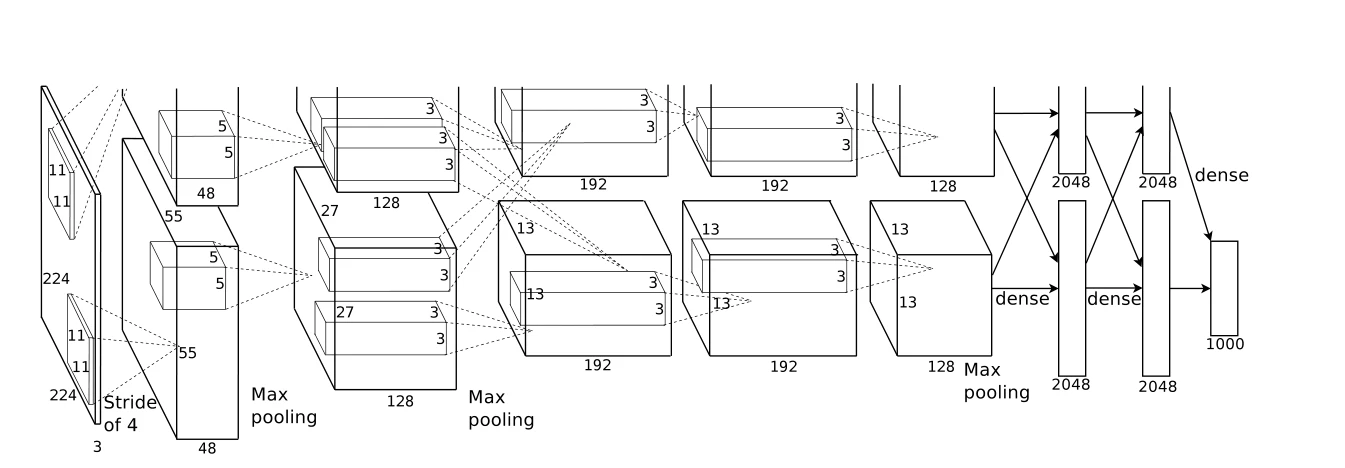

AlexNet：结构上就是放大的 LeNet（5 卷积 + 3 全连接），新东西是 ReLU、dropout、数据增强，以及模型被切成上下两半跑在两块 3 GB 的 GTX 580 上——模型并行的第一次实用，因为一块卡装不下 6000 万参数。这张图顶部被裁掉不是本站的错，原论文 PDF 里就是这样。

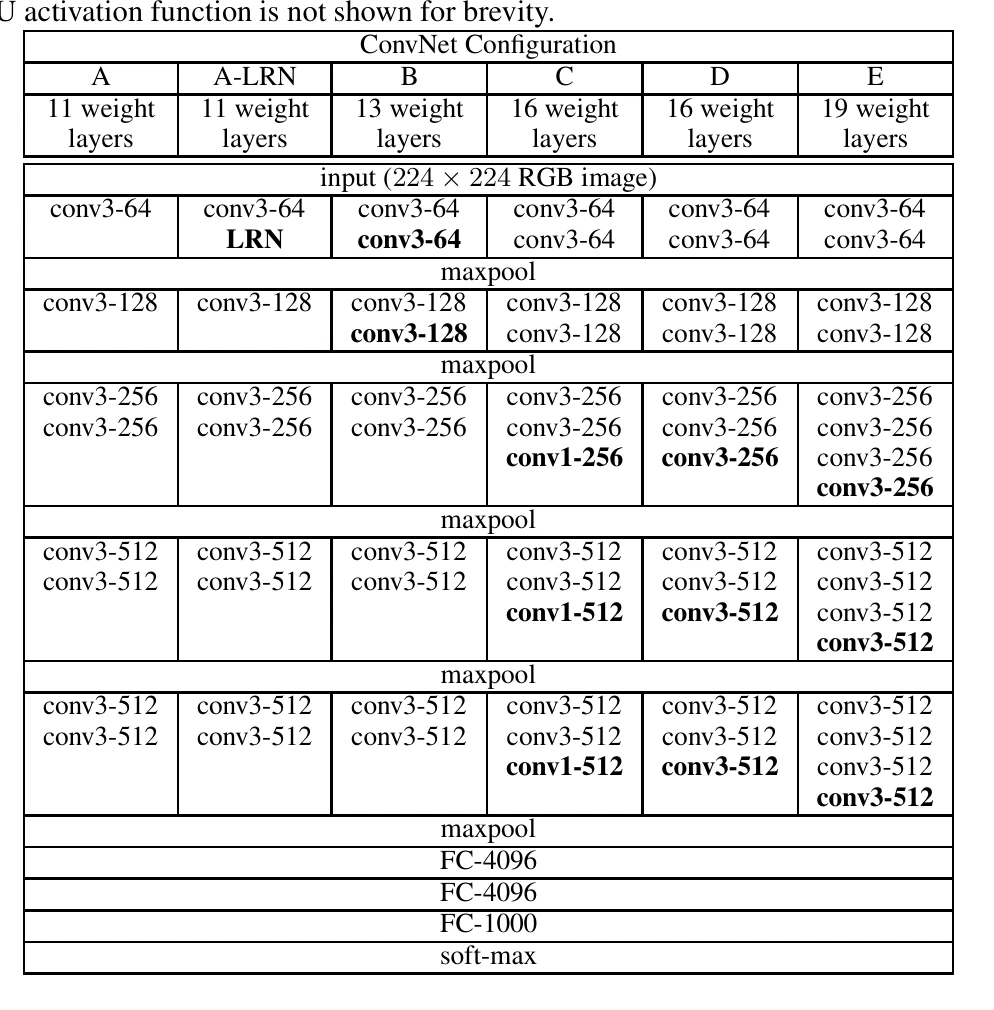

VGG：一张表而不是一张图，因为它的结构简单到能用表格写完——只有 3×3 卷积、2×2 池化和”空间减半、通道翻倍”的节奏。这种规整性是它留给后来者最大的遗产：ResNet、以及 Transformer 的”堆 N 个相同的块”都是这个思路。

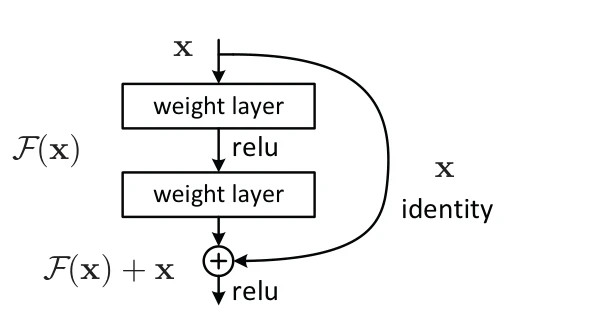

ResNet：结构图只需要画一个块——弧线那条恒等通路就是第二篇第五章的 \(I + J\)，也是 Transformer 每一层的残差。

两个趋势值得看：参数量从 AlexNet 的 60M 到 GoogLeNet 的 6.8M 再到 ResNet-50 的 25.6M——大全连接层被砍掉后（AlexNet 的 60M 里 58M 在最后三个全连接层），参数量不再是深度的函数；层数从 8 到 152，深度成了主要的扩展维度。

2. ResNet-50 的账

第七章用 torchvision 的 ResNet-50 逐层数了一遍：

params 25.56M  (conv 23.45M, fc 2.05M, bn 0.05M)
FLOPs per image (224x224): conv 8.17 G, fc 0.004 G -> 8.18 GFLOPs (= 4.09 GMACs)

文献里常说的”ResNet-50 4.1 GFLOPs”数的是乘加次数（MACs），按本系列”一次乘加 = 2 FLOPs”的约定是 8.2 GFLOPs。参数 92% 在卷积，全连接只有最后 \(2048 \times 1000\) 一层；BN 的参数可以忽略。

3. Bottleneck 块的算术

ResNet-50 的残差块是三层：\(1 \times 1\) 降维 → \(3 \times 3\) → \(1 \times 1\) 升维。以 256 通道的输入为例：

三层比两层少 17 倍参数，因为昂贵的 \(3 \times 3\) 在 4 倍窄的通道上做。\(1 \times 1\) 卷积没有空间感受野，它就是对每个位置独立做一次线性变换——与 Transformer 里对每个 token 独立做的 FFN 是同一种算子。Transformer 的 FFN 是反过来的 bottleneck（\(d \to 4d \to d\)，先升后降），但”用逐位置的线性层做通道混合、用另一种算子做位置混合”这个分工是共同的：CNN 用 \(3 \times 3\) 混合空间位置，Transformer 用 attention 混合序列位置。

五、ResNet 的实验与遗产

1. 退化问题

He 等 2015 的出发点是一个实验事实：在 CIFAR-10 上，56 层的 plain 网络比 20 层的训练误差更高——不是过拟合（训练误差高），是优化失败。理论上深网络至少能表示浅网络（多出的层学成恒等），但 SGD 找不到那个解。残差把”学恒等”变成”学零”（\(f(x) = 0\) 时块就是恒等），找到就容易了。

2. 实测：20 层与 56 层

第七章在 MNIST（stride 2 到 \(14 \times 14\)，16 通道，每块一个 \(3 \times 3\) 卷积 + BN，plain 或残差）上复现：

两个观察。第一，退化问题复现了：plain 网络从 20 层到 56 层，训练 loss 从 0.13 恶化到 0.72；残差网络 0.09 与 0.13，深了没有变坏。第二，梯度爆炸的方向：plain-56 第 1 块的梯度范数是第 56 块的 2849 倍——是靠近输入的层梯度大，不是小。这与第二篇”没有归一化时梯度消失”相反：有了 BN 的深 plain 网络，梯度反向穿过每个 BN 时被输入方差归一化放大，越靠输入越大（Yang 等 2019 从平均场理论证明了 BN 在深 plain 网络里必然导致梯度爆炸）。BN 修了前向，把反向的问题换了一个方向。残差网络的比值在 3 左右——恒等通路把它压平了。

3. 四样遗产

ResNet 留给 Transformer 的不只是残差：

第三条最少被提到、也最有意思：Transformer 后来的 Pre-Norm 在 ResNet 这条线上已经被发现过一次（Transformer 自己是从 Post-Norm 起步、两年后才换的）。

六、从 CNN 到 ViT

1. 归纳偏置与数据量

第二章说卷积的两条约束是先验。先验的价值与数据量反相关：数据少时先验替你排除了大量错误假设，数据多时数据本身足以排除它们，先验只剩限制。Dosovitskiy 等 2020 的 ViT 论文把这个关系做成了一个干净的实验：只用 ImageNet-1k（130 万张）训练，ViT 不如同规模的 ResNet；用 JFT-300M（3 亿张）预训练再迁移，ViT 反超，且模型越大差距越大。CNN 的先验在 100 万张图上是资产，在 3 亿张图上是负债。

2. ViT 的结构

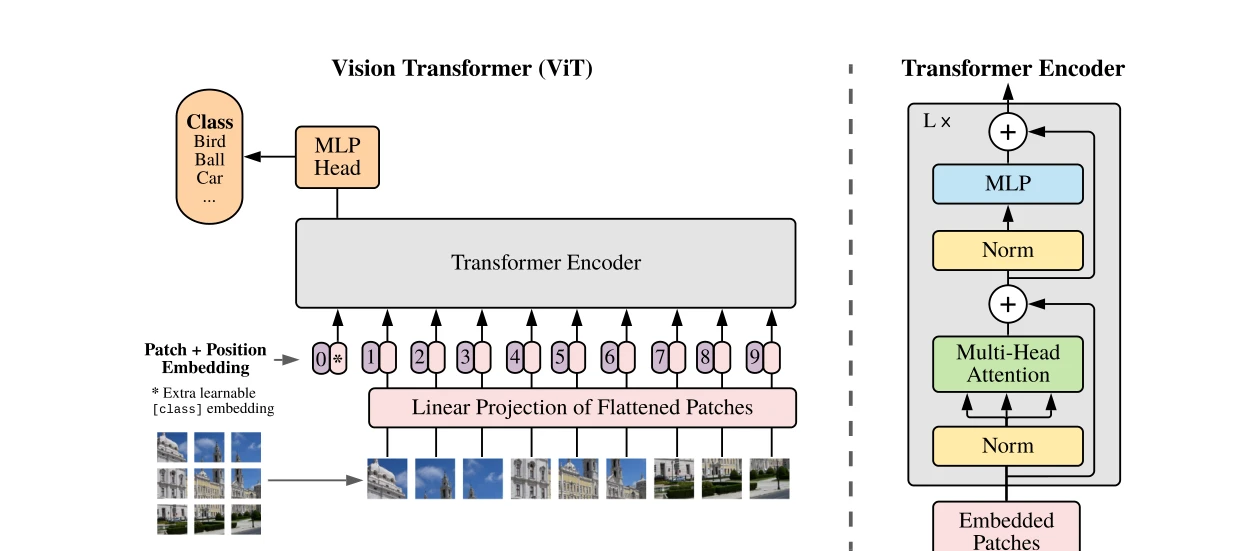

ViT 对 Transformer encoder 几乎没有改动，改的只是输入。下图是 Dosovitskiy 等 2020 论文的图 1：

按形状走一遍：

1. 图像 \([3, 224, 224]\)，切成 \(16 \times 16\) 的 patch，共 \((224 / 16)^2 = 196\) 个；
2. patch 序列 \([196, 3 \cdot 16 \cdot 16 = 768]\)，线性投影到 \(d = 768\)（”patch embedding”），前面拼一个 [CLS] token，加可学习的位置编码；
3. token 序列 \([197, 768]\)，过标准 Transformer encoder × 12 层（Pre-Norm，MHA + FFN；块结构同 BERT，但 BERT 是 Post-Norm）；
4. [CLS] 的输出 → 分类头。

没有卷积、没有池化、没有”空间减半通道翻倍”。一张图就是 196 个 token，之后的每一步与处理 196 个词完全相同。图像的二维结构只通过位置编码告诉模型——模型要自己从数据里学出”相邻 patch 相关”这件事，这就是它需要更多数据的原因。

3. Patch embedding 就是一个卷积

“切 patch + 线性投影”这一步，等价于一个 kernel 与 stride 都等于 patch 大小的卷积。第七章用 PyTorch 验证：nn.Conv2d(3, 768, kernel_size=16, stride=16) 与”unfold 切 patch → 矩阵乘”的输出差 \(1.2 \times 10^{-6}\)（fp32 的求和顺序差异）。参数 \(3 \times 16 \times 16 \times 768 + 768 = 590{,}592\)，两种写法完全相同。所以 ViT 保留了卷积的一个影子：只在输入那一层、只做一次、窗口互不重叠。之后的 Transformer 层里，任意两个 patch 之间的路径长度是 1——CNN 要堆几十层才有的全局感受野，attention 第一层就有。

4. 一张图等于多少 token

token 数 \(= (H / p) \times (W / p)\)，由分辨率与 patch 大小决定，与模型大小无关：

这张表是 L7 多模态的入口：VLM 把 ViT 的输出 token 送进 LLM，一张图占多少上下文、多少 KV cache，从这里开始算——04 系列第十三篇把这笔账算完了。attention 的算量随 token 数平方增长，所以高分辨率图像要么用更大的 patch、要么在 encoder 后合并 token（2×2 merge）、要么用窗口 attention——三种办法都在那一篇。

5. 卷积的残余

卷积没有消失，它退到了几个特定位置：

• ViT 的 patch embedding：如上；Xiao 等 2021 发现把这一个大卷积换成几个小卷积堆叠（”early convolutions”）能让 ViT 更好训、对超参数更稳；
• 语音的前端：Whisper 的 encoder 在 Transformer 之前有两层一维卷积（第二层 stride 2），把 mel 频谱下采样一半再进 attention；
• 扩散模型的 U-Net：Stable Diffusion 1.x / 2.x 的去噪网络是卷积 U-Net 加 attention 层；DiT（扩散 Transformer）之后才被 patch 化的 Transformer 取代；
• ConvNeXt（Liu 等 2022）：把 ResNet 按 Transformer 的设计（大核、更少的归一化、GELU、倒 bottleneck）现代化之后，纯卷积网络在 ImageNet 上追平了 Swin Transformer——说明 ViT 的优势有相当一部分来自训练配方而非结构本身。

对算法工程师，卷积今天要懂到的程度是：知道它是带约束的线性层、会算参数与 FLOPs、知道 patch embedding 是它、能读懂 encoder 前端的几层。设计新的 CNN 骨干不再是主流工作。

七、案例：复现 LeNet-5，以及 plain vs residual

0. LeNet-5：6 万参数的 1998 年网络

问题与数据：MNIST，与 L2 第四篇（KNN 2.95%）、第五篇（RBF-SVM 1.43%）、本系列第一篇（两层 MLP 2.39%）同一份数据、同一个划分。1998 年 LeCun 等在这份数据上报了 LeNet-5 0.95% 的错误率，SVM 1.1%——卷积网络第一次在公开对比里领先。这一节把第四章那张图里的网络一层层写出来、训一遍、和前面三种方法对照。

思路：按原图的 C1-S2-C3-S4-C5-F6-OUT 七层照搬，只把 1998 年的三处改成今天的写法——tanh → ReLU、平均池化 → 最大池化、RBF 输出层 → softmax；结构、每层的通道数和核大小一个不改。

class LeNet5(nn.Module):
    def __init__(self):
        super().__init__()
        self.c1 = nn.Conv2d(1, 6, 5, padding=2)     # 28×28 补到 32×32 再卷 → 6@28×28
        self.c3 = nn.Conv2d(6, 16, 5)               # 6@14×14 → 16@10×10
        self.c5 = nn.Linear(16 * 5 * 5, 120)        # 原文 C5 是 16@5×5 → 120 的卷积，核正好覆盖全图，等价于全连接
        self.f6 = nn.Linear(120, 84)
        self.out = nn.Linear(84, 10)

    def forward(self, x):
        x = F.max_pool2d(F.relu(self.c1(x)), 2)     # C1 → S2
        x = F.max_pool2d(F.relu(self.c3(x)), 2)     # C3 → S4
        x = x.flatten(1)                            # 16@5×5 → 400
        return self.out(F.relu(self.f6(F.relu(self.c5(x)))))

逐层形状与参数量（case_05_lenet5.py 用一次前向打印出来）：

第二章的公式在这里对上数：C1 是 \(6 \times (1 \times 5 \times 5 + 1) = 156\)，C3 是 \(16 \times (6 \times 5 \times 5 + 1) = 2{,}416\)。两个卷积层合起来只有 2,572 个参数，96% 的参数在三个全连接层——这就是第四章说的”AlexNet 6000 万参数里 5800 万在全连接层”的 1998 年版本，也是后来 GoogLeNet 用全局平均池化砍掉全连接层的原因。

效果（AdamW，one-cycle 学习率，5 个 epoch，MPS 上 10 秒）：

参数是 MLP 的 1/3，错误率降到 1/3。卷积赢在第二章那两条约束：每个 5×5 的核在整张图上共享，同一个笔画特征出现在哪都认得；池化让它对几个像素的平移不敏感。MLP 把图拉直成 784 维向量，”相邻像素相关”这条信息它得自己从数据里学，LeNet-5 把它写进了结构。

第一层学到了什么：

6 个核里能认出几个方向的边缘检测器（一侧正一侧负）——特征图 3 亮的是笔画的左侧边、特征图 4 亮的是右侧边。没有人告诉它要检测边缘，它从”把数字分对”这个目标里学出来的第一层特征，正是 Hubel & Wiesel 1959 年在猫的视觉皮层里看到的那种”对特定方向的边缘敏感”的细胞——来龙去脉那张表的第一行和最后一行在这 6 张小图里接上了。

落地还差什么：0.82% 是 1998 年的水平；今天 MNIST 的最好结果在 0.2% 以下，靠的是数据增强、更深的网络和集成——但没人再在 MNIST 上比了。LeNet-5 真正的下一步是第四章那张表：同样的范式放大到 224×224 的彩色图、1000 类、120 万张，中间隔了 14 年的算力和数据。下面第 1–3 节是本篇其余实验的代码与结果，其中”plain vs residual”是把 LeNet 式的网络加深到 20 / 56 层会怎样——第五章的答案。

1. 代码

四个实验，前两个纯 NumPy，后两个用 PyTorch（torchvision 只用来加载 ResNet-50 的结构）：

# 1. 卷积 == 稀疏矩阵
def conv_as_matrix(k, H, W):            # 构造 (Ho*Wo) x (H*W) 的矩阵 M，使 conv(x,k).flatten() == M @ x.flatten()
    ...
# 2. ResNet-50 逐层数参数与 FLOPs：对每个 Conv2d / Linear 注册 forward hook，FLOPs = 2 * 输出元素数 * (C_in * kh * kw)
# 3. plain vs residual：stem(stride 2) + L × [3x3 conv, BN]，forward 里一行切换 h = relu(h + out) / relu(out)
# 4. patch embedding：nn.Conv2d(3, 768, 16, stride=16) 对比 x.unfold(...) @ W.T

2. 结果

实验 1、2、4 的输出已在第二、四、六章引用。实验 3 的完整输出（MNIST 前 2 万张，3 个 epoch，SGD momentum 0.9、\(\eta = 0.05\)、裁剪 1.0，测试前用 1 万张训练图重估 BN 统计量）：

L=20 plain   : init grad norm block1 1.7e+00 vs block20 1.6e-01 (ratio 10.9)  | train loss @ep1 0.460 @ep3 0.128 | test acc 96.4%
L=20 residual: init grad norm block1 1.3e+00 vs block20 3.7e-01 (ratio 3.4)   | train loss @ep1 0.224 @ep3 0.093 | test acc 96.8%
L=56 plain   : init grad norm block1 9.5e+02 vs block56 3.3e-01 (ratio 2849)  | train loss @ep1 1.676 @ep3 0.724 | test acc 70.9%
L=56 residual: init grad norm block1 2.2e+00 vs block56 7.6e-01 (ratio 2.9)   | train loss @ep1 0.268 @ep3 0.129 | test acc 96.1%

四个实验里前三个在笔记本 CPU 上几秒钟，实验 3 的四个配置约 9 分钟（56 层的两个占了三分之二）。

3. 值得自己动手的扩展

• 把实验 3 的 BN 去掉、给残差分支零初始化（\(f(x) = 0\)，块在初始时刻是恒等），看没有 BN 的残差网络能否训——这是 Fixup / SkipInit 一类工作的起点；
• 用 conv_as_matrix 构造 stride 2 或 padding 的卷积矩阵，看稀疏模式怎么变；
• 把 ViT 的 patch 从 16 改到 8，token 数变 4 倍，用 04 系列第十篇的公式算 attention 的 FLOPs 变了多少倍。

八、本文小结

• 卷积是带两条约束的线性层：局部性（矩阵稀疏）与参数共享（各行是同一核的平移）。\(3 \times 3\) 核在 \(6 \times 6\) 图上是一个 \(16 \times 36\) 矩阵、144 个非零、9 个自由参数；ResNet-50 一个卷积层的等价全连接矩阵有 \(4 \times 10^{10}\) 个元素。参数量与图像大小无关，FLOPs 与之成正比（ResNet-50：25.6M 参数、8.2 GFLOPs、每个参数用 320 次）。
• 深度是为了感受野：\(1 + 2L\)，stride 与池化把它乘上去；深了就遇到第二篇的全部问题。VGG 止于 19 层，BN 修前向，残差修反向，ResNet 到 152 层。
• 五个里程碑各留下一样东西：ReLU 与 GPU（AlexNet）、小核堆深（VGG）、\(1 \times 1\) 卷积与全局池化（GoogLeNet）、残差 + BN + 堆同样的块（ResNet）。Bottleneck 块用 \(1 \times 1\) 降维把参数压 17 倍；\(1 \times 1\) 卷积就是逐位置的线性层，与 Transformer 的 FFN 同类。
• 退化问题复现：plain 网络 20 → 56 层训练 loss 从 0.13 恶化到 0.72，残差网络不变；有 BN 的深 plain 网络梯度向输入方向爆炸（第 1 块是第 56 块的 2849 倍），残差把比值压到 3。ResNet-v2 的 pre-activation 是 Pre-Norm 的前身。
• ViT：数据足够多时卷积的先验成为负担；把图切成 \((H/p)(W/p)\) 个 patch、线性投影成 token、送进标准 encoder。Patch embedding 就是 kernel = stride = \(p\) 的卷积（实测差 \(10^{-6}\)，590,592 个参数）。一张 224 图是 196 个 token，CLIP-336 是 576，原生分辨率 1024² 是 5476——这是多模态成本的起点。
• 卷积退到了 patch embedding、语音前端、U-Net 与 ConvNeXt；懂到”带约束的线性层 + 会算账 + 认得出 patch embedding”即可。
• 下一篇：另一条线——循环网络怎么处理序列、为什么记不住远处、attention 如何从它的瓶颈里被发明出来。

配套代码：deep-learning-foundations/05_cnn.py——matrix / resnet / patch / deep 四个子实验，deep（L=20 / 56 的 plain 与 residual）在 CPU 上约 10 分钟；第七章的 LeNet-5 复现是 case_05_lenet5.py（MPS / CPU 均可，10 秒到 1 分钟）；原论文结构图由 tools/paper_figures.py 从 PDF 裁出。

九、自测

1. \(3 \times 3\) 卷积、输入 64 通道、输出 128 通道：参数量多少？在 \(56 \times 56\) 的 feature map 上 FLOPs 多少？把图放大到 \(112 \times 112\) 各怎么变？

   答案

   参数 \(3 \times 3 \times 64 \times 128 = 73{,}728\)（+128 偏置）；FLOPs \(\approx 2 \times 56 \times 56 \times 73{,}728 \approx 462\) M；图放大 4 倍（面积），参数不变、FLOPs 变 4 倍。

2. stride 为 1 的 \(3 \times 3\) 卷积堆 10 层，感受野多大？中间插一个 stride 2 的下采样后再堆 10 层呢？

   答案

   \(1 + 2 \times 10 = 21\)；下采样后每层扩大的感受野在原图上翻倍：\(21 + 2 \times 10 \times 2 = 61\)。stride 与池化是让感受野快速覆盖全图的办法。

3. ResNet-50 的 bottleneck 块（256 → 64 → 64 → 256）为什么比两个 \(3 \times 3\) 的 256 → 256 少 17 倍参数？\(1 \times 1\) 卷积在做什么？

   答案

   昂贵的 \(3 \times 3\) 在 4 倍窄的通道上做：\(16\text{K} + 37\text{K} + 16\text{K} = 69\)K 对 \(1.18\)M。\(1 \times 1\) 卷积没有空间感受野，是对每个位置独立做一次线性变换——与 Transformer 里逐 token 的 FFN 是同一种算子。

4. ViT-B/16 处理一张 \(224 \times 224\) 图是多少个 token？patch embedding 的参数量是多少？CLIP-336 呢？

   答案

   \((224/16)^2 = 196\) 个 token（+1 个 CLS）；patch embedding 是 \(3 \times 16 \times 16 \to 768\) 的线性层：\(768 \times 768 + 768 = 590{,}592\)；336 分辨率、patch 14：\((336/14)^2 = 576\) 个 token。

5. plain 网络从 20 层加到 56 层训练 loss 反而变差（0.13 → 0.72），这是过拟合吗？有 BN 的深 plain 网络梯度出了什么问题？

   答案

   不是——训练 loss 变差是优化失败（退化问题），过拟合是训练好、测试差。有 BN 的深 plain 网络梯度向输入方向爆炸：第 1 块的梯度范数是第 56 块的 2849 倍；残差把比值压到 3。
