像Python,javascript这样的动态脚本语言具有很强的反射能力,即使是java这类的静态类型语言,也提供了一定程度的反射能力,而C/C++这样的纯静态语言没有运行时的类型信息,但是Protobuf本身具有很强的反射(reflection)功能,可以根据 type name 创建具体类型的 Message 对象,也能够动态获取和设置某个属性。

背景知识

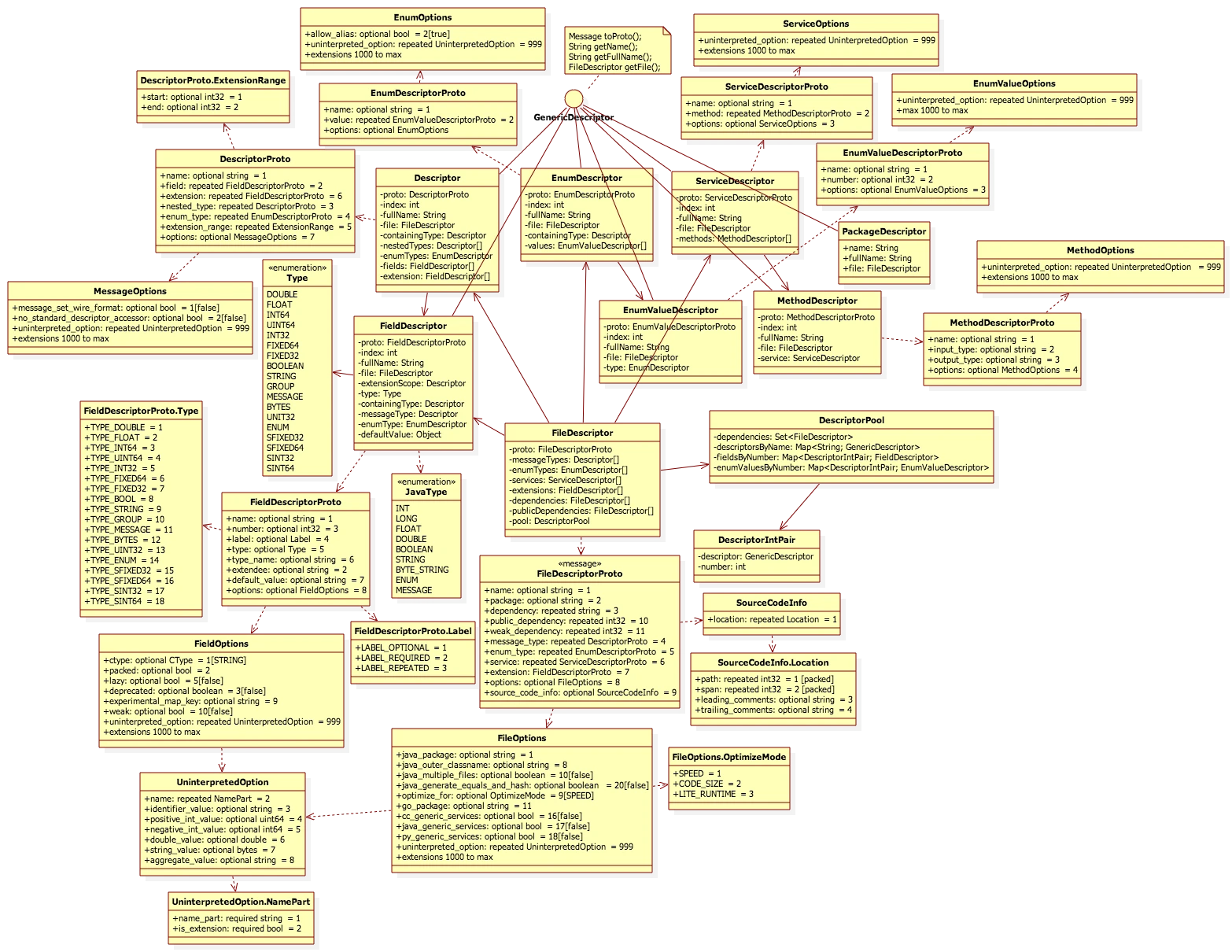

protobuf对于每个元素都有一个相应的descriptor,这个descriptor包含该元素的所有元信息,非常类似于Spring中的Bean Definition。下面是各个Descriptor(元数据描述类)的类图:


  1. FileDescriptor: 对一个proto文件的描述,它包含文件名、包名、选项(如package, java_package, java_outer_classname等)、文件中定义的所有message、文件中定义的所有enum、文件中定义的所有service、文件中所有定义的extension、文件中定义的所有依赖文件(import)等。在FileDescriptor中还存在一个DescriptorPool实例,它保存了所有的dependencies(依赖文件的FileDescriptor)、name到GenericDescriptor的映射、字段到FieldDescriptor的映射、枚举项到EnumValueDescriptor的映射,从而可以从该DescriptorPool中查找相关的信息,因而可以通过名字从FileDescriptor中查找Message、Enum、Service、Extensions等。可以通过--descriptor_set_out指定生成某个proto文件相对应的FileDescriptorSet文件。
  2. Descriptor: 对一个message定义的描述,它包含该message定义的名字、所有字段、内嵌message、内嵌enum、关联的FileDescriptor等。可以使用字段名或字段号查找FieldDescriptor。
  3. FieldDescriptor:对一个字段或扩展字段定义的描述,它包含字段名、字段号、字段类型、字段定义(required/optional/repeated/packed)、默认值、是否是扩展字段以及和它关联的Descriptor/FileDescriptor等。
  4. EnumDescriptor:对一个enum定义的描述,它包含enum名、全名、和它关联的FileDescriptor。可以使用枚举项或枚举值查找EnumValueDescriptor。
  5. EnumValueDescriptor:对一个枚举项定义的描述,它包含枚举名、枚举值、关联的EnumDescriptor/FileDescriptor等。
  6. ServiceDescriptor:对一个service定义的描述,它包含service名、全名、关联的FileDescriptor等。
  7. MethodDescriptor:对一个在service中的method的描述,它包含method名、全名、参数类型、返回类型、关联的FileDescriptor/ServiceDescriptor等。

具体描述可以参考官方文档: descriptor.h

有意思的是,这些Descriptor类其实本身也是通过protobuf定义的: descriptor.pb.h,然后你可以通过--descriptor_set_out指定生成某个proto文件相对应的FileDescriptorSet文件,这个文件就是message FileDescriptorSet序列化的结果。需要的时候你可以使用FileDescriptorSet.ParseFrom得到proto的元信息。

通过这些Descriptor我们就可以在运行期间获取到各种元数据(如某个Message有哪些字段,每个字段的类型等),从而动态的做一些事情(如动态的设置某个属性的值)。

那么怎样获取到这些Descroptor呢?

总的来说有两种方式:

1、动态编译:使用protobuf的动态编译机制,在运行时对某个proto文件进行动态编译,从而得到其所有元数据(descriptor):

    DiskSourceTree sourceTree;     //look up .proto file in current directory     sourceTree.MapPath(“”, “./”);     Importer importer(&sourceTree, NULL);     //runtime compile foo.proto importer.Import(“foo.proto”);       const Descriptor *descriptor = importer.pool()->FindMessageTypeByName(“test.Foo”);

NOTES

  1. 其实importer.Import(“foo.proto”)会返回一个FileDescriptor,也可以通过这个file descriptor对该proto文件进行操作。
  2. Importer(SourceTree* source_tree, MultiFileErrorCollector* error_collector),貌似PB没有提供默认的MultiFileErrorCollector实现,需要自己实现一个,实现其实蛮简单的。
  3. 如果要编译的proto文件有import其他的proto文件,那么有可能编译报错,需要把原来的proto文件也放在指定目录。

2、静态编译

其实Protobuf默认生成的xxx.pb.cc文件会有一个静态类,在这个静态类的构造函数会把自己注册进去,放在DescriptorPool::generated_pool中,这样就可以在运行期间通过DescriptorPool::generated_pool拿到注册的元信息了。

NOTES

由于使用的是类静态初始化,假如这个proto文件没有被使用,就不会触发初始化,解决方案是手动的触发这个类:比如调用foo.set_bar("xxx");或者直接import foo.pb.cc。都有点恶心。。

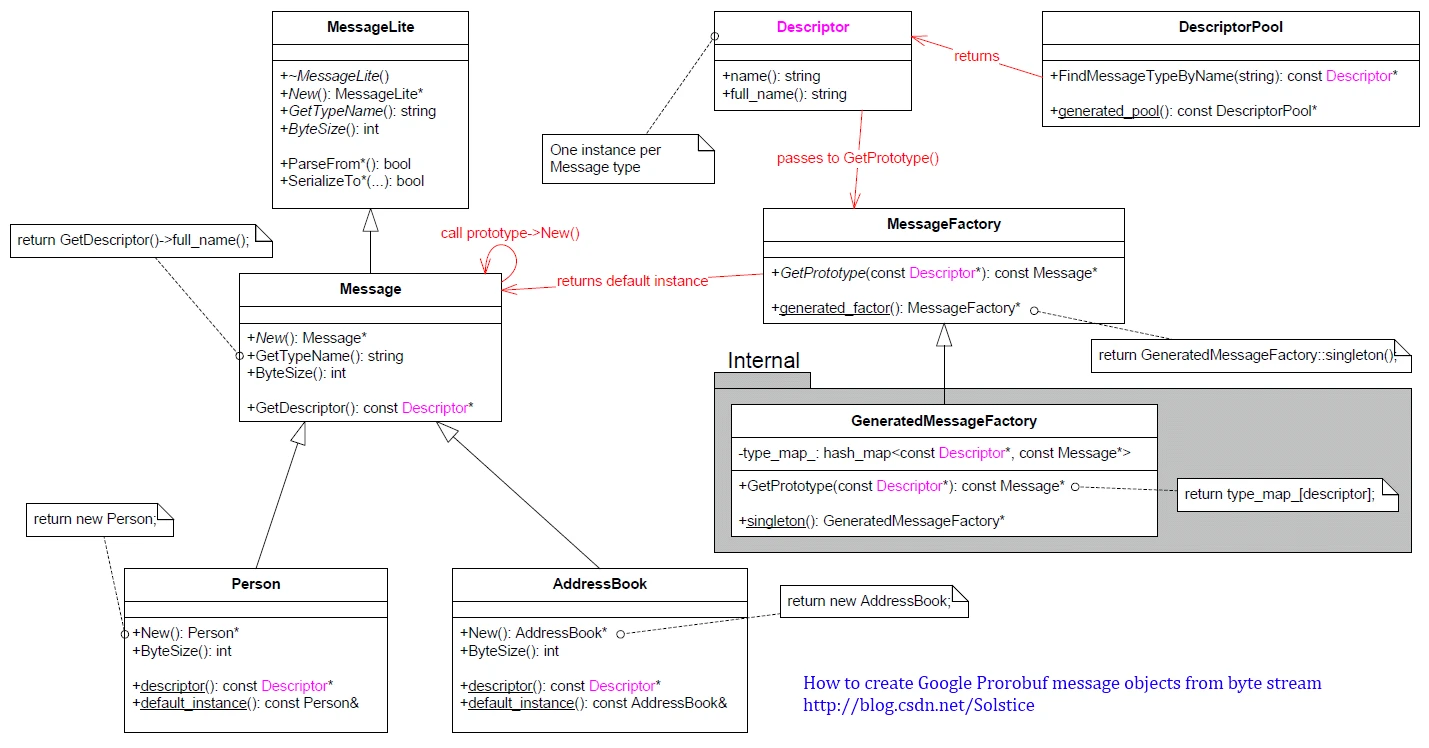

关键类:

  • Descriptor: Describes a type of protocol message, or a particular group within a message.
  • DescriptorPool: Used to construct descriptors.
  • MessageFactory: Abstract interface for a factory for message objects.
  • Reflection: This interface contains methods that can be used to dynamically access and modify the fields of a protocol message.

实战

1、根据message type name动态创建相应的message对象实例

步骤如下:

  1. 用 DescriptorPool::generated_pool() 找到一个 DescriptorPool 对象,它包含了程序编译的时候所链接的全部 protobuf Message types
  2. 用 DescriptorPool::FindMessageTypeByName() 根据 type name 查找该type name 对应的 Descriptor
  3. 再用 MessageFactory::generated_factory() 找到 MessageFactory 对象,它能创建程序编译的时候所链接的全部 protobuf Message types
  4. 然后,用 MessageFactory::GetPrototype() 找到具体 Message Type 的 default instance
  5. 最后,用 prototype->New() 创建对象

具体实现如下:

Message* createMessage(const std::string& typeName) {
	Message* message = NULL;
	const Descriptor* descriptor = DescriptorPool::generated_pool()->FindMessageTypeByName(typeName);
	if (descriptor) {
		const Message* prototype = MessageFactory::generated_factory()->GetPrototype(descriptor);
		if (prototype) {
			message = prototype->New();
		}
	}
	return message;
}

使用的时候根据需要,可以强制类型转换得到具体的message:

Message* message = createMessage("graphsearch.Person");
assert(message != NULL);
graphsearch::Person* person = dynamic_cast<T*>(message);

上面的createMessage只是得到一个default instance,但是这个instance的各个字段值还是默认值,但是拥有具体的类型我们就可以进行序列化和反序列化了:

message->ParseFromString(data);

或者:

person->ParseFromString(data);

2、动态获取和设置字段值

pb的Message基类提供了一个Reflection,这个类非常强大,可以利用他达到动态设置字段值的效果。

官方文档说的很直白,这个类就是用来动态访问和设置字段值的:

Reflection: This interface contains methods that can be used to dynamically access and modify the fields of a protocol message.

比如知识图谱,实体定义如下:

message Entity {
    /**************************************
     *        实体公共属性                  *
     **************************************/

    // 实体id,需要稳定且唯一
    required string id = 1;

    // 实体类型(一个实体只能属于一个类型)
    required string entity_type = 2;

    // 实体名称
    required string name = 3;

    // 实体别名
    repeated string aliases = 4;

    // 实体描述
    optional string description  = 5;

    // 具体实体内容,如Person, Product
    // 序列化成bytes,根据entity_type反序列化
    required bytes data = 20;
}

假设有个具体的实体类型Person:

import "schema_index.proto";

message Person {
    // 实体id,需要稳定且唯一
    required string id = 1;

    // 实体类型(一个实体只能属于一个类型)
    required string entity_type = 2;

    // 实体名称
    required string name = 3;

    // 实体别名
    repeated string aliases = 4;

    // 实体描述
    optional string description  = 5;

    // 实体特有属性
    required uint32 age = 10;

    // ...

    option (schema_index) = "3,4"; // 需要建立索引的字段
}

离线系统调用我们的添加实体接口:

string add_entity(Entity entity);

我们会根据schema_index得到需要构建索引的字段,然后拿到这个字段的值进行索引构建。

3、动态编译

我们还可以使用PB 提供的 google::protobuf::compiler 包在运行时动态编译指定的.proto 文件来使用其中的 Message。这样就可以通过修改.proto文件实现动态消息,有点类似配置文件的用法。完成这个工作主要的类叫做 importer,定义在 importer.h 中。

#include <iostream>
#include <google/protobuf/descriptor.h>
#include <google/protobuf/descriptor.pb.h>
#include <google/protobuf/dynamic_message.h>
#include <google/protobuf/compiler/importer.h>

using namespace std;
using namespace google::protobuf;
using namespace google::protobuf::compiler;

int main(int argc, const char *argv[])
{
    DiskSourceTree sourceTree;
    //look up .proto file in current directory
    sourceTree.MapPath("", "./");
    Importer importer(&sourceTree, NULL);
    //runtime compile foo.proto
    importer.Import("foo.proto");

    const Descriptor *descriptor = importer.pool()->FindMessageTypeByName("Pair");
    cout << descriptor->DebugString();

    // build a dynamic message by "Pair" proto
    DynamicMessageFactory factory;
    const Message *message = factory.GetPrototype(descriptor);
    // create a real instance of "Pair"
    Message *pair = message->New();

    // write the "Pair" instance by reflection
    const Reflection *reflection = pair->GetReflection();

    const FieldDescriptor *field = NULL;
    field = descriptor->FindFieldByName("key");
    reflection->SetString(pair, field, "my key");
    field = descriptor->FindFieldByName("value");
    reflection->SetUInt32(pair, field, 1111);

    cout << pair->DebugString();

    delete pair;

    return 0;
}

4、动态定义proto

能不能通过程序生成protobuf文件呢?毕竟对用户来说protobuf还是有点偏向于程序化,小白用户可能更喜欢用表格来定义消息格式,然后我们内部转换成相应的proto格式的消息?答案是可以的。FileDescriptorProto允许你动态的定义你的proto文件:

FileDescriptorProto file_proto;
file_proto.set_name("my.proto");
file_proto.set_syntax("proto3");

DescriptorProto *message_proto = file_proto.add_message_type();
message_proto->set_name("mymsg");

FieldDescriptorProto *field_proto = NULL;

field_proto = message_proto->add_field();
field_proto->set_name("len");
field_proto->set_type(FieldDescriptorProto::TYPE_UINT32);
field_proto->set_number(1);
field_proto->set_label(FieldDescriptorProto::LABEL_OPTIONAL);

field_proto = message_proto->add_field();
field_proto->set_name("type");
field_proto->set_type(FieldDescriptorProto::TYPE_UINT32);
field_proto->set_number(2);

DescriptorPool pool;
const FileDescriptor *file_descriptor = pool.BuildFile(file_proto);
cout << file_descriptor->DebugString();

上面代码所生成的结构和下面的my.proto文件是一样的:

syntax = "proto3";
message mymsg
{
    uint32 len = 1;
    uint32 type = 2;
}
